CMD母线式穿墙套管

发布:2021-03-17 03:00:27  阅读:(550)

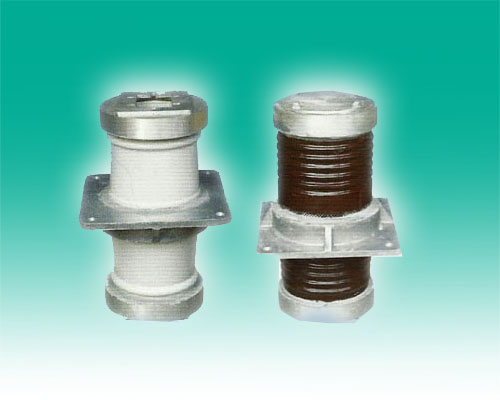

CMD母线式穿墙套管

产品阐述

CMD母线式穿墙套管
产品介绍

产品说明及使用方法:

高压穿墙套管CM,CMW,CME,CMD母线式穿墙套管

一、概述——CM,CMW,CME,CMD母线式穿墙套管

 高压穿墙套管:以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用.

使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动

2)户外套管
环境温度不高于+40℃,不低于-40℃;
海拔不超过l000m;
风速不大于34m/s
产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
无经常性的剧烈振动


二、产品特点

  套管由瓷件、金属附件、安装法兰和导电排(杆)等组成.

三、用途及分类

  穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘.
  穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管.按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管.
  当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题.
  户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成.母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配).
  穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定.

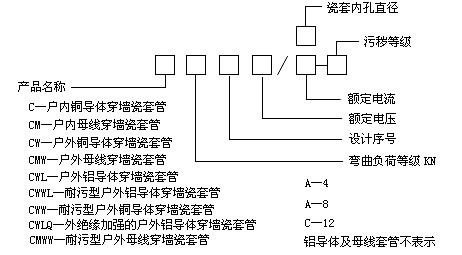

四、型号说明

五、安装使用说明

  1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置.
  2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所.
  3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施.
  4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔.

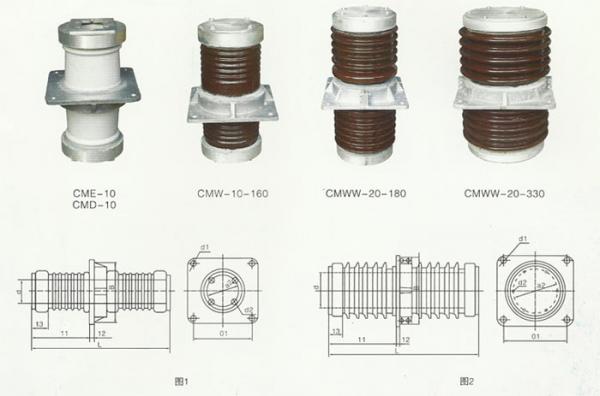

六、外形及安装尺寸


型号
图号
额定电压KV
户外端公称爬电距离mm
BIL kv peak 不小于
弯曲破坏负荷kN不小于
重量kg
干耐受
湿耐受
击穿
可见电量
CM-10-90
1
10
-
47
-
75
-
80
7.5
15.8
CM-10-160
1
10
-
47
-
75
-
80
8
26.5
CMWW-20-180-1
2
20
450
75
50
120
14.8
125
16
51.7
CMWW-20-270-1
2
20
450
75
50
120
14.8
125
16
70.4
CMWW-20-330-1
2
20
450
75
50
120
14.8
125
30
95.1


L
L1
L2
L3
B
d
d1
d2
a1
a2
480
200
16
55
220
90
4-直径18
4-M10
200
115
505
210
18
65
280
160
4-直径18
4-M10
260
185
720
320
18
65
335
180
4-直径18
4-M8
300
215
720
320
20
65
425
270
4-直径18
4-M8
360
300
720
320
20
65
490
330
4-直径22
4-M8
410
360
